Опытные электровагоны типа И

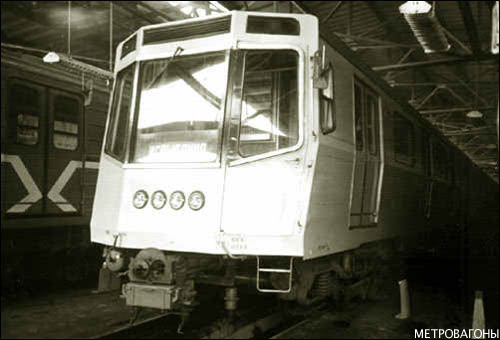

Вагон типа 81-715.1 в депо.
Первое десятилетие эксплуатации вагонов типа Е показало, что
метрополитенам нужны новые виды подвижного состава. Увеличение длины
составов, в особенности на Московском метрополитене, все больше
дискредитировало идею производства одинаковых головных и промежуточных
вагонов, так как размещение тяговых двигателей на каждом из них
приводило к увеличению массы составов, а наличие нескольких
неиспользуемых кабин машинистов снижало максимальную наполняемость.
Кроме того, необходимо было повысить надежность механической части и
электрооборудования нового подвижного состава. В качестве временной,
переходной меры было принято решение о проектировании новых модификаций
вагонов типа Е, и в то же время начать работы по совершенно новому
вагону типа И, серийный выпуск которого намечался на 1970 год. Однако,
работы по созданию новых вагонов затягивались, и лишь в 1973 году
началась сборка первого вагона, а марте 1974 года первые три опытных
вагона были отправлены с Мытищинского машиностроительного завода (ММЗ) в
депо «Сокол» Московского метрополитена для испытаний.
Конструкция вагонов типа И многим отличалась от вагонов предыдущих
серий. В ней реализованы новые технические решения, которые повысили
надёжность основных узлов. Кузов выполнен из высокопрочного алюминиевого
сплава, вследствие чего вагоны были на 3 тонны легче вагонов типа Е.
Однако, это поставило перед заводчанами немало проблем, так как сварка
алюминиевых конструкций — более сложный процесс, чем сварка стальных
конструкций. Новая форма кузова позволила увеличить вместимость вагона
на 25-30 пассажиров. Максимальная скорость была также увеличена до 100
км/ч против 90 у вагонов типа Е. Была предусмотрена принудительная
вентиляция салона, что повысило надежность воздухоснабжения, особенно
при остановке поездов в тоннеле. Было предусмотрено
тиристорно-импульсное регулирование скорости в режимах пуска и
торможения с рекуперацией электрической энергии в сеть при торможении.
Центральные стальные рессоры, которыми кузов опирается на раму тележки,
были заменены пневматическими с автоматическим регулированием их прогиба
в зависимости от нагрузки. Управление поездом намечалось
полностью автоматизировать.

Вагон типа 81-715.1. Фото из книги «Ровесник века».
На вагоне применен двигатель типа ДК-117 с последовательным
возбужением. Регулирование напряжения и возбуждения двигателя
осуществляется с помощью тиристорно-импульсного регулятора. Это
позволило улучшить пуско-тормозные характеристики за счёт поддержания
постоянного по величине тока двигателя. Главное преимущество такой
системы заключалось в возможности рекуперативного торможения. По данным
завода «Динамо», возврат электроэнергии в контактную сеть должен был
составить 5-12% от энергии, затраченной на тягу поездов.

На вагоны серии И первого выпуска (тип 81-715.1) возлагались большие надежды.
Архитектурно-пространственная композиция, ставшая символом ММЗ.
На вагонах типа И установлен статический тиристорный
преобразователь для питания цепей управления, подзарядки аккумуляторной
батареи и люминесцентного освещения салона. Вагоны приспособлены для
работы совместно с системами поездной автоматики. Кабина машиниста имела
по сравнению со старыми вагонами улучшенную планировку и оборудована
кондиционером.

Состав из вагонов 81-715.2 и 81-716.2 в депо «Красная Пресня», 1987 год. Фото Максима Шварца.
В первой половине 1977 года поезд из вагонов типа И, получивших
обозначения 81-715.2 (головные) и 81-716.2 (промежуточные), проходил
испытания на Московском метрополитене. Кузов был в два раза легче, чем
изготавливаемый серийно, при одинаковых габаритах. Затраты на
производство этих кузовов (сборка, сварка, окраска) были в 5 раз меньше
по сравнению с затратами на производство вагонов типа Е.
Межведомственная комиссия рекомендовала к изготовлению
опытно-промышленную партию этих вагонов.

Вагоны 81-715.2 и 81-717 в депо «Красная Пресня», 1987 год. Фото Максима Шварца.
В период с 1987 по 1988 год на Московском метрополитене в депо
«Красная Пресня» испытывались 7 опытных вагонов типа И — третий состав,
состоявший из вагонов типов 81-715.3 и 81-716.3.

Вагоны типов 81-715.2 и 81-715.3 в депо «Красная Пресня», 1987 год. Фото Максима Шварца.
Однако, в связи с тем, что по результатам испытаний не удалось
доработать систему электропривода с тиристорно-импульсной системой
управления, а также в связи с повышением требований заказчика к
пожаробезопасности алюминиевых вагонов, опытные работы по вагонам серии И
в конце 80-х годов были прекращены.

Вагон типа 81-715.3 в депо «Красная Пресня», 1987 год. Фото Максима Шварца.
Ни одного из вагонов 81-715.1 и 81-716.1 до наших дней не
сохранилось. Вагоны типов 81-715.2 и 81-716.2 до сих пор находятся в
депо «Красная Пресня». Вагоны типа 81-715.3 также уничтожены, а 81-716.3
служат в депо «Красная Пресня» резиденцией ОАО «Метровагонмаш».

Кабина вагона типа 81-715.3 в депо «Красная Пресня», 1987 год. Фото Максима Шварца.
Некоторые характеристики вагонов типа И (в основном для вагонов 81-715.3/716.3)
Годы выпуска |
1973-1985 |
Тара вагона, т. |
31/30 |
Длина, мм. |
19210 |
Ширина, мм. |
2820 |
Высота, мм. |
3700 |
Конструкционная скорость, км/ч. |
100 |
Ускорение, м/с2. |
1,2 |
Замедление, м/с2. |
1 |
Тип тормоза |
электродинамический |
Мощность тяговых двигателей, кВт. |
4х100 |
Диаметр колес, мм. |
780 |
Вместимость вагона при плотности 10 чел/м2, чел. |
324/353 |
Мест для сидения, шт. |
40/44 |
При подготовке страницы использованы материалы из
книги В.П. Калиничева «Метрополитены» и юбилейного издания ОАО
«Метровагонмаш» «Ровесник века».
